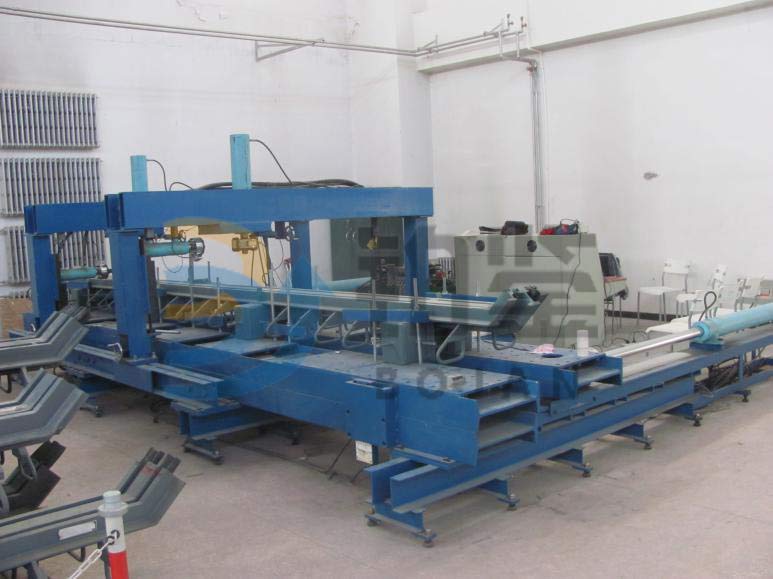

济南万佳试验机有限公司桥梁伸缩装置试验台

发表时间:2019-03-29 10:08



一、用途:

桥梁伸缩装置试验台用于桥梁伸缩领域中伸缩缝密封装置应力变化及疲劳性能的测试。

桥梁伸缩装置试验台为路桥伸缩接缝处设置的能保证桥面自由伸缩并使车辆平稳通过以及满足桥面变形需要的装置总称。这是桥面结构的重要部件之一。为此,需要专用于对桥梁伸缩装置位移、承载和变形适应性等要求按JT/T 327-2016 《公路桥梁伸缩装置通用技术条件》标准进行检测的试验设备。以形成具有权威性合格判别的试验报告。有效地促进大位移量伸缩装置的质量提高。同时增加开放位移及振动测试 密封条顶出测试。一机多用不占用空间。

二、执行标准:

JT/T 327-2016 《公路桥梁伸缩装置通用技术条件》

JT/T 1064-2016《桥梁阻尼减振多向变位梳齿板伸缩装置》

DB 《无螺栓连接型梳型板式桥梁伸缩装置通用技术要求》

JTQX-2011-12-2《模数式伸缩装置通用技术条件》

模数式桥梁伸缩缝(MBJS)标准测试方法
GB/T 2611-2007 《试验机 通用技术要求》
JB/T 6147-2007 《试验机包装、包装标志、储运技术要求》
、功能描述
1、系统、结构的设置
桥梁伸缩体系实验装置是由试验平台、液压系统、测试系统、自动控制系统(计算机控制)、及信息显示和打印系统组成。
2、标准检测试样
可检测标准伸缩装置试样。总长6米,支承横梁间距1.2—1.6米(具有四个单元变位),位移量从0毫米到1500毫米,锚板间距250毫米,任一模数式伸缩装置都可以进行检测。
结构优化设计,自身强度高,受力时变形小,与同类产品相比自身变形小10倍以上。
3、自身背景磨阻力小,与同类产品相比自身磨阻力小10倍以上。
4、软件功能多,除满足国标外,还具有多个美国标准中非常实用的功能。
5、能承受大于400KN的竖向试验力以及大于100KN的水平制动力和大于200KN横向最大拉压试验力的机架系统。
6、液压站能满足十个液压缸同时工作所需压力及流量,并含有过载报警装置。
7、液压系统控制装置,含同步控制、保压控制。
四、技术参数:
1、最大垂向试验力: 2*200kN;
2、最大横向拉压试验力:2*100kN;
3、横向变位测试行程:0-100mm;
4、垂向变位测试行程:0-100mm;
5、纵向变位测试行程:0-100mm;
6、水平最大制动力 : 2×50KN
7、变位形式:单向;
8、伸缩装置最大测试范围:
9、伸缩装置最大测试长度:6000mm;
10、伸缩装置最大伸缩量:800mm;
11、伸缩装置支撑间距:1500mm-1800mm
12、液压系统额定工作压力:20MPa;
13、外观尺寸约:6.8*4.7*2.2m(长*宽*高)
五、环境与工作条件:
在下列条件下试验机应能正常工作:
a)室温10℃~35℃范围内;
b)相对湿度不大于80%;
c)周围无振动、无腐蚀性介质和无较强电磁场干扰的环境中;
d)电源电压的变化在额定电压的±10%以内;
e)在稳固的基础上正确安装,水平度为0.2/1000。
六、包装运输介绍:
1.在正常的储运、装卸条件下,试验机包装能保证试验机自制造厂发货之日起至少一年内不因包装不善而产生表面色泽改变、锈蚀、长霉、残损、散失或降低准确度等现象。特殊情况按供需双方协议执行。
2.试验机包装根据试验机的特点、形状大小、精密程度和储运装卸条件进行设计,做到包装紧凑、结构合理、防护可靠。
3.采用集装箱运输的试验机包装符合集装箱运输的要求,并按GB/T 1413的有关规定进行包装设计。
4.供方在包装上注明货物名称及重量,使用说明书、合格证书、随配附件和工具与设备一起发送;
5.设备在发运手续办理完毕后24小时内发货,并与48小时内通知需方准备接货。
